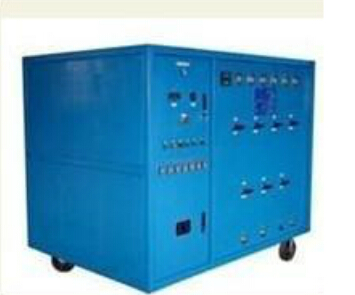

氣體充放凈化裝置廠家操作程序圖

1

電器抽真空

依次打開:SF6電器閥、V3、V4、真空泵(V9即開即閉)

停機

依次關閉:SF6電器閥、V3、V4、真空泵

2

回收

依次打開:SF6電器閥、V3、V1、壓縮機、V6

停機

依次關閉:SF6電器閥、V3、V6、壓縮機

3

氣瓶充氣

依次打開:SF6氣瓶閥、V10(根據需要可開V6/壓縮機)

停機

依次關閉:SF6氣瓶閥、V10

4

儲氣罐充氣

依次打開:SF6電器閥、V5、V1、V3(控制流量合適)

停機

依次關閉:V5、V1、V3、SF6電器閥、

5

本機抽真空

依次打開:真空泵、V1、V4、V6、V2、封閉電器接口

停機

依次關閉:V6、V4、V2、V1、真空泵

6

過濾器吸附劑活化處理

依次打開:電加熱器、真空泵、V4、V1、加熱60分鐘左右、

停機

依次關閉:電加熱器、真空泵、V4、V1

備注:機組不使用時，所有閥門均關閉。儲氣罐有SF6氣時，氣罐不抽真空。
