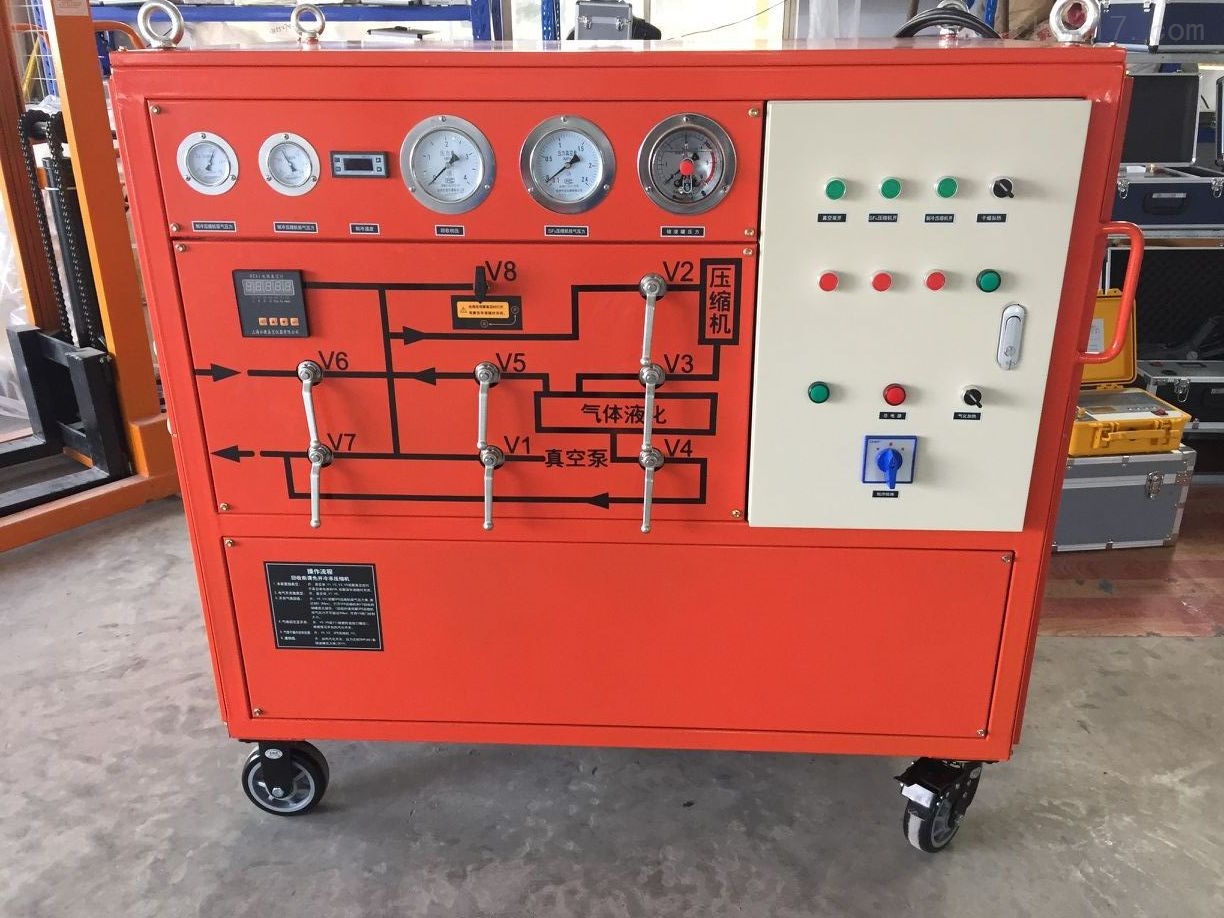

SF6氣體抽真空充氣裝置 抽氣速率≥45L/s 技術條件

1、形式:移動式、風冷式

2、工作原理

1) 使用壓縮機高壓冷凝液化SF6氣體。

2) 熱交換器輔助氣體回收和回充

3) 充氣時經緩沖-氣體充入

3、主要性能及技術參數

1) 裝置極限真空度≤133Pa(特別要求可≤5Pa)

2) 裝置抽真空速率55m³/h

3) 裝置充氣初壓力<133Pa(用戶要求自定)

流程說明：

 1、SF6氣體的回收

當SF6從一個氣室中抽出時，氣體便自動地流經凈化過濾器，通過SF6壓縮機壓縮冷卻，可以氣態也可以在一定高壓下以液態形式儲入SF6貯罐。

2、SF6開關抽真空

通過真空泵把開關中的空氣及濕氣可以抽除，真空泵的出口通向大氣。

3、充氣

經凈化和干燥的SF6從貯罐充回到已抽成真空的氣室中，直到氣室內壓力達到調定的工作壓力。上述工作分兩個步驟進行:

借助SF6貯罐壓力使氣體流向SF6開關，直至達到預定的充氣壓力。

2、當SF6貯罐壓力與SF6開關壓力平衡時，再采用壓縮機進行加壓充氣，直至達到預定充氣壓力。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
